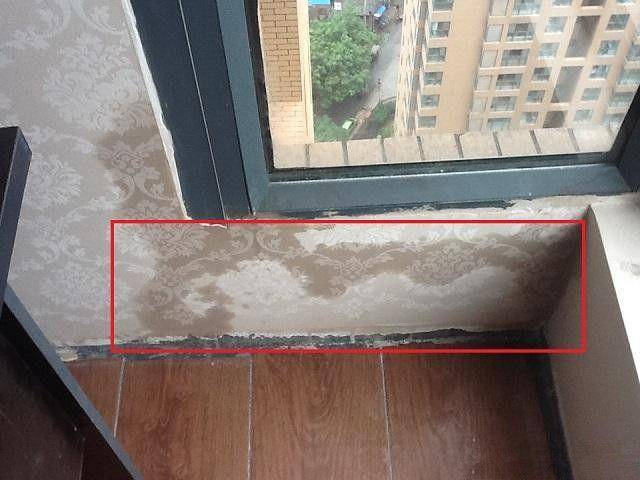

窗口渗漏是住宅渗漏高发区域之一，外墙窗口渗漏的原因复杂多样，有窗户本身的问题，也有窗户构造、防水等问题。窗户本身的渗漏，如玻璃和窗框之间的密封胶老化、泄水孔堵塞或后期在窗体开洞破坏，相对容易维修，本文暂且不讨论。在实际工程维修中，更多渗漏发生在窗框和结构之间，主要表现形式为窗上口渗漏、窗下口渗漏、窗四周均出现渗漏，本文着重探讨这几种渗漏问题的维修方法。

　　一、外墙窗口渗漏的主要原因

　　外墙窗口渗漏的主要原因，有构造问题、防水问题和密封问题等。

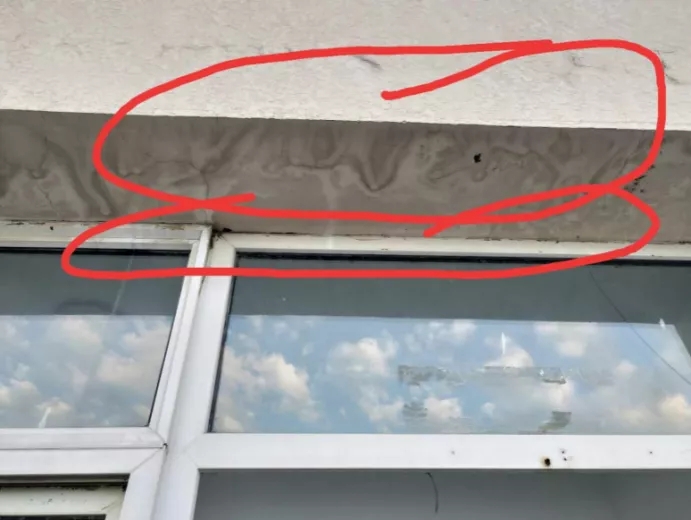

　　1)构造问题。窗口安装不符合规范要求，窗框和外墙面几乎齐平;窗口上部滴水构造不合理，或形同虚设，起不到滴水作用(图1);室外窗口下部没有排水坡度或为反坡。

　　2)防水问题。窗框与结构交接处迎水面未设防水层，或所设防水涂料存在涂刷过薄也未加胎体增强处理的情况。

　　3)密封问题。窗框和结构之间空隙过大聚氨酯发泡不严密，或聚氨酯发泡施工不连续，存在渗水通道;窗框和保温面层交接处密封不严密或后期密封胶开裂，存在渗漏隐患。

　　二、窗户渗漏维修工艺

　　窗户渗漏维修方案分为迎水面维修和背水面维修，两种维修方案各有特点，下面分别作介绍。

　　1、迎水面维修

　　1)系统维修施工工艺

　　在迎水面剔凿窗框周围至结构层并相应外延约200mm，清理干净后，在窗框和结构层间用聚氨酯发泡胶填充并密封缺陷孔洞，然后用聚合物水泥防水砂浆进行基面找平，施工卷材或涂料防水层，恢复外墙保温层，施工抗裂砂浆保护层兼找坡排水，保护层和窗框之间用耐候密封胶密封，恢复外墙饰面。

　　①为发泡聚氨酯，②为聚合物水泥防水砂浆，③为防水层，④为外墙保温层，⑤为抗裂砂浆保护层，⑥为结构耐候密封胶，⑦为外墙饰面层

　　胶带防水一般选用带有无纺布的丁基胶带，国内材料和进口材料质量差异很大，所选材料性能应满足粘接和耐候要求;防水涂料选用JS聚合物水泥防水涂料即可，考虑形变和耐候影响，应选用I型，并进行胎体增强。图4为防水施工完成的窗口示意图。

　　此维修方案多道设防、综合治理、效果耐久、但成本高、工期长，尤其是高层维修时，业主较难接受。

　　2)面层涂刷施工工艺

　　在迎水面找到明显裂缝，用刚性防水材料进行封堵，然后简单清理基面，直接涂刷防水涂料，一般选用聚合物乳液类的“透明防水胶”，涂刷一至两遍。

　　此维修方案简单易行，费用较低，处理没有特殊原因的渗漏立竿见影，为常见做法，但缺点也显而易见：涂刷材料厚度较薄，耐久性较差，一般不能解决因保温窜水导致的渗漏问题，尤其是顶层或次顶层因女儿墙压顶面层开裂，外墙保温暴露，雨水直接流入外墙保温内导致的窗口渗漏，并且涂料成分一般以纯丙烯酸乳液为主，耐污性较差。

　　2、背水面维修

　　1)密封封堵

　　在室内剔凿窗框周围至结构层，清理干净后，在窗框和结构层进行聚氨酯发泡胶密封，然后用聚合物水泥防水砂浆进行抹面找平，最后恢复面层。此维修方案施工较为容易，无高空作业，安全性好，节点检查方便，施工效果较好，但在室内施工，垃圾、灰尘影响生活，工期也相对较长，住户较难接受。

　　2)注浆封堵

　　在墙体周围打斜孔至窗框和墙体结构层之间，也可直接在窗框钻孔，不建议破坏窗体施工(图6)，此类注浆孔不同于一般结构注浆孔，相对较小，尽可能微创。然后进行注浆，浆液选择要求较高，需要和基面粘结好、不收缩、不脆裂，不建议使用普通聚氨酯注浆液(图7)。

　　目前有进口聚脲注浆液或经过改性的聚氨酯注浆液，发泡闭孔率好、粘结性强、弹性优异，注浆时应注意压力控制，随时观察溢浆孔，避免面层起鼓。淋水检验无渗漏后清理原渗漏区域至结构面，润湿，涂刷背水面抗渗材料，最后恢复面层。

　　无论用哪种方法进行窗口渗漏维修，在施工结束后，恢复面层前应进行淋水检验或在雨后观察，看似增加工序，实际是为维修工程增加保险系数，防止复漏，避免工人二次进场。

　　三、因地制宜，合理选择维修方法

　　考虑建筑耐久、居住环境改善，建议低层及有条件施工的外墙窗口采用系统维修方案;高层或超高层建筑，施工条件所限，背水面维修是其次选择，各工序严格控制，封堵发泡即可进行淋水检验，不渗不漏之后进行抗渗增强;面层涂刷适用造价低、情况紧急的外墙窗口渗漏维修，是不得已而为之的方案。

　　外墙窗口渗漏维修方案总结归纳无外乎“堵、防、排”，理论易懂，难点在于造价限制、施工条件、施工控制，方案选择不能教条，应因地制宜、因价合理，事前和业主说明，避免过程及后期纠纷。
